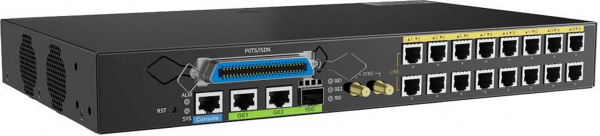

ALL-G.now109M-2wire-16

G.now / G.hn 2-Draht DSLAM – Bis zu 2 Gbps über bestehende Telefonverkabelung

Der ALL-G.now109M-2wire-16 ist die zentrale Master-Einheit der ALLNET G.now / G.hn 2-Draht Hochgeschwindigkeitslösung zur Nutzung bestehender Telefonleitungen in Mehrparteienhäusern, Hotels, Wohnanlagen und Bürogebäuden.

Mit moderner G.hn-Technologie ermöglicht das System Datenübertragungen mit einer physikalischen Rate von bis zu 2 Gbps und einem Datendurchsatz von bis zu 1,7 Gbps – deutlich leistungsfähiger als klassische ADSL- oder VDSL-Lösungen.

Ideal für Bestandsgebäude, in denen eine Glasfaserverkabelung (FTTH) aufwendig oder kostenintensiv ist.

Bestehende Telefonleitungen als High-Speed-Netzwerk nutzen

Die Lösung überträgt Gigabit-Daten über:

• 2-adrige Nebenstellenleitungen (Parallelleitung / Twisted Pair)

• vorhandene PSTN-Installationen (POTS & ISDN)

• Koexistenz mit ADSL/VDSL im gleichen MDF

Dadurch lassen sich Gebäude schnell und kosteneffizient mit High-Speed-Internet ausstatten – ohne neue Verkabelung.

Systemarchitektur

Zentrale (MDF / Technikraum):

•  ALL-G.now109M-2wire-16 (Master / DSLAM)

Teilnehmer (Zimmer / Wohnung):

•  ALL-G.now-109SP

Bis zu 16 Teilnehmerleitungen direkt pro Gerät.
Durch Kaskadierung von bis zu fünf (5) Geräten ALL-G.now109M-2wire-16 können bis zu 80 Wohneinheiten/Clients versorgt werden.

Leistungsmerkmale

Gigabit Performance

• G.hn SISO Übertragung

• Physikalische Rate bis 2 Gbps

• Realer Datendurchsatz bis 1,7 Gbps

• 10G/1G SFP+ Uplink-Port für Backbone-Anbindung

• 2x Gigabit Ethernet Ports

Koexistenz mit Telefonie

• Unterstützt PSTN (POTS & ISDN)

• Beeinträchtigt keine Telefon- oder Faxdienste

• Betrieb parallel zu ADSL/VDSL möglich

Ideal für MDU/MTU-Strukturen

• Hotels

• Wohnheime

• Bestandswohnanlagen

• Bürogebäude

• Denkmalgeschützte Objekte

Professionelle Netzwerkausstattung

Schnittstellen

• 16x RJ11 G.hn Ports

• 1x RJ21 (für 16 Leitungen)

• 2x 10/100/1000M Ethernet

• 1x 10G/1G SFP+ Uplink

• 1x RJ45 Konsole

• Clock Sync (SYN_IN / SYN_OUT) für Kaskadierung

Layer-2 / Layer-3 Funktionen

• VLAN

• QoS

• ACL

• SSH

• DoS Protection

• MAC Management

• Storm Suppression

• IGMP

• IPv4 / IPv6 Unterstützung

Kompaktes & robustes Design

• 19"-Rackfähig (1HE Bauhöhe)

• Kompakte Abmessungen: 340 x 44 x 200 mm

• Temperaturbereich: -10 °C bis +50 °C

• Geräuschentwicklung = 40 dB @ 25°C

• Luftgekühltes System

• Externes Netzteil

Ideal für kleine MDFs und Technikräume.

Hohe Betriebssicherheit

• CPU Traffic Protection & Priorisierung

• Bandbreitenkontrolle

• Schutz vor illegalem Traffic & Angriffen

• Temperaturüberwachung

• Anti-Diebstahl-Design

Typische Anwendung

In älteren Gebäuden ohne strukturierte Netzwerkverkabelung wird der ALL-G.now109M-2wire-16 im MDF installiert.

Über die vorhandene Telefon-Nebenstellenleitung wird jede Wohneinheit mit einem G.now Client (z.B. ALL-G.now-109SP oder HA3515-DG) verbunden und erhält:

• High-Speed Internet

• Gigabit LAN

• Optional Wi-Fi 6 (bei HA3515-DG)

• Parallele analoge Telefonie

Ihre Vorteile auf einen Blick

• Bis zu 2 Gbps über vorhandene 2-Draht-Leitung
• Keine Neuverkabelung notwendig
• Parallelbetrieb mit ADSL/VDSL möglich
• Skalierbar auf bis zu 48 Wohneinheiten
• 10G Uplink für Backbone-Anbindung
• Ideal für Bestandsgebäude
