Tekbox TBCP5-150K400 Hochfrequenz-Strommesssonde

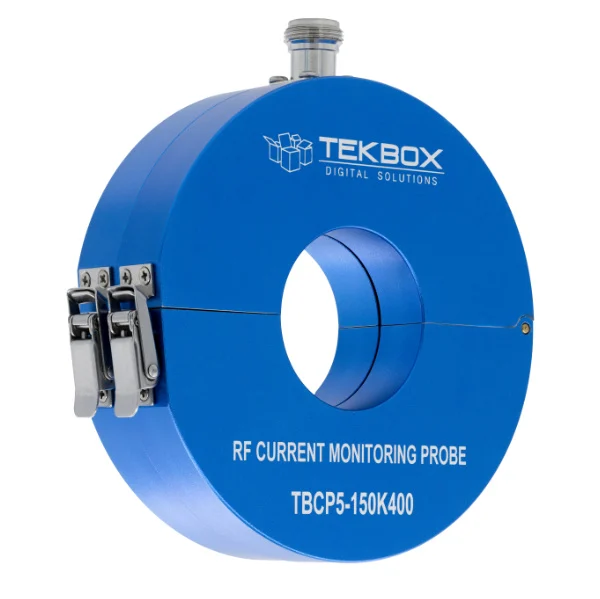

Die TBCP5-150K400 ist eine aufsteckbare RF-Strommesssonde und erweitert das Tekbox-Produktportfolio an kostengünstigem Messequipment.Die Sonde weist ein flaches Frequenzverhalten von 150kHz bis 400MHz auf und ist im Bereich von 10Hz bis 500MHz charakterisiert. Die TBCP5-150K400 wurde für Anwendungen zur Hochfrequenz-Stromüberwachung entwickelt, bei denen eine sehr hohe magnetische Sättigung erforderlich ist. Ihre Transimpedanz wird nicht durch Gleichtaktströme bis zu 200Ampere beeinflusst.Die Öffnung der Sonde beträgt 46mm. Die Übertragungsimpedanz liegt bei 11dB Ohm, mit einer 3dB-Bandbreite von 150kHz bis 400MHz.

TECHNISCHE DATEN (SPECIFICATIONS) " Charakterisierter Frequenzbereich: 10 Hz bis 500 MHz " 3 dB-Bandbreite: typ. 150 kHz bis 400 MHz " Übertragungsimpedanz: typ. 11 dB Ohm (entspricht 3,5 Ohm) im flachen Bereich (bei 50 Ohm Abschlussimpedanz) " Einfügeimpedanz: <400 mOhm bis 400 MHz (gemessen im Serienmessverfahren) " Shunt-Kapazität: <1 pF (bei konzentrischem Kabel mit 10 mm Durchmesser) " Ausgangsimpedanz: 50 Ohm (widerstandsmäßig angepasst) " Max. Gleichtaktstrom (DC - 400 Hz): 200 A (ohne Einfluss auf die Transimpedanz) " Max. Primärstrom (HF): 2 A " Max. Kerntemperatur: 125 °C " Anschlusstyp: N-Buchse " Öffnungsdurchmesser: 46 mm " Außendurchmesser: 124 mm " Höhe: 36 mm " Gewicht: 320 g
